Projetos

Trabalhos executados pela JN Automação.

Painéis montados, máquinas adequadas à NR-12, retrofits e instalações industriais entregues em indústrias da região de Mogi Mirim e Campinas.

Projetos contados do começo ao fim.

Trabalhos reais da JN Automação, com fotos de cada etapa, o problema encontrado, a estratégia de execução e o resultado entregue.

Retrofit Industrial

Retrofit de painel elétrico sem tirar a máquina da linha

Painel antigo desmontado e remontado do zero em 2 dias e meio, com esquema elétrico atualizado e a máquina de volta produzindo dentro do prazo.

Ver o case completo

Elétrica Industrial

Modernização elétrica e automação de uma ETE, sem parada prolongada

Sistema com duas décadas de operação substituído por etapas: 6 módulos antigos deram lugar a 4 novos painéis, com transferência controlada circuito por circuito.

Ver o case completo

Fotos dos trabalhos executados.

Painéis montados, retrofits e modernizações registrados durante a execução.

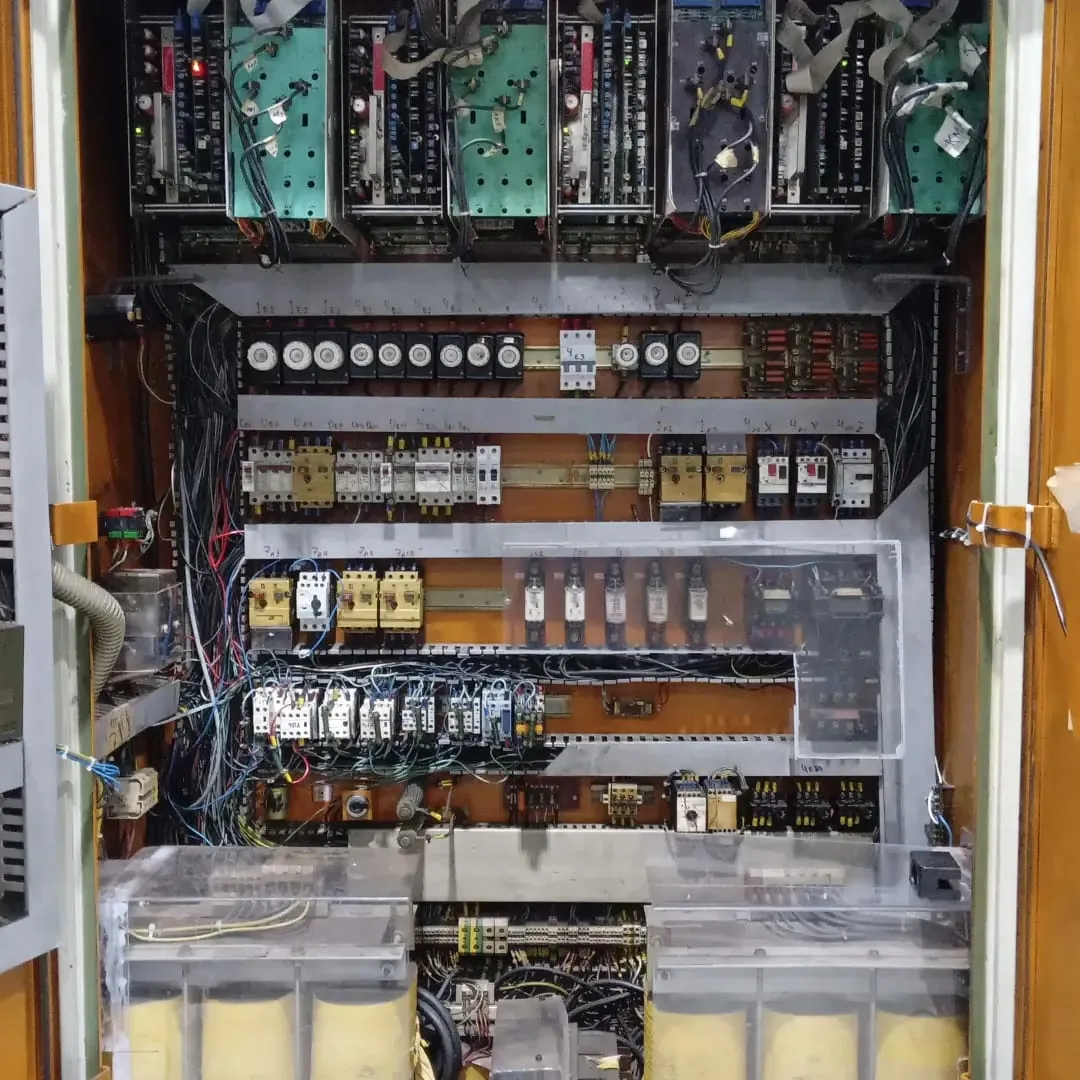

Painel elétrico antigo antes do retrofit, com excesso de componentes e acionamentos desorganizados — Painel antigo, com excesso de componentes e acionamentos distribuídos sem organização.

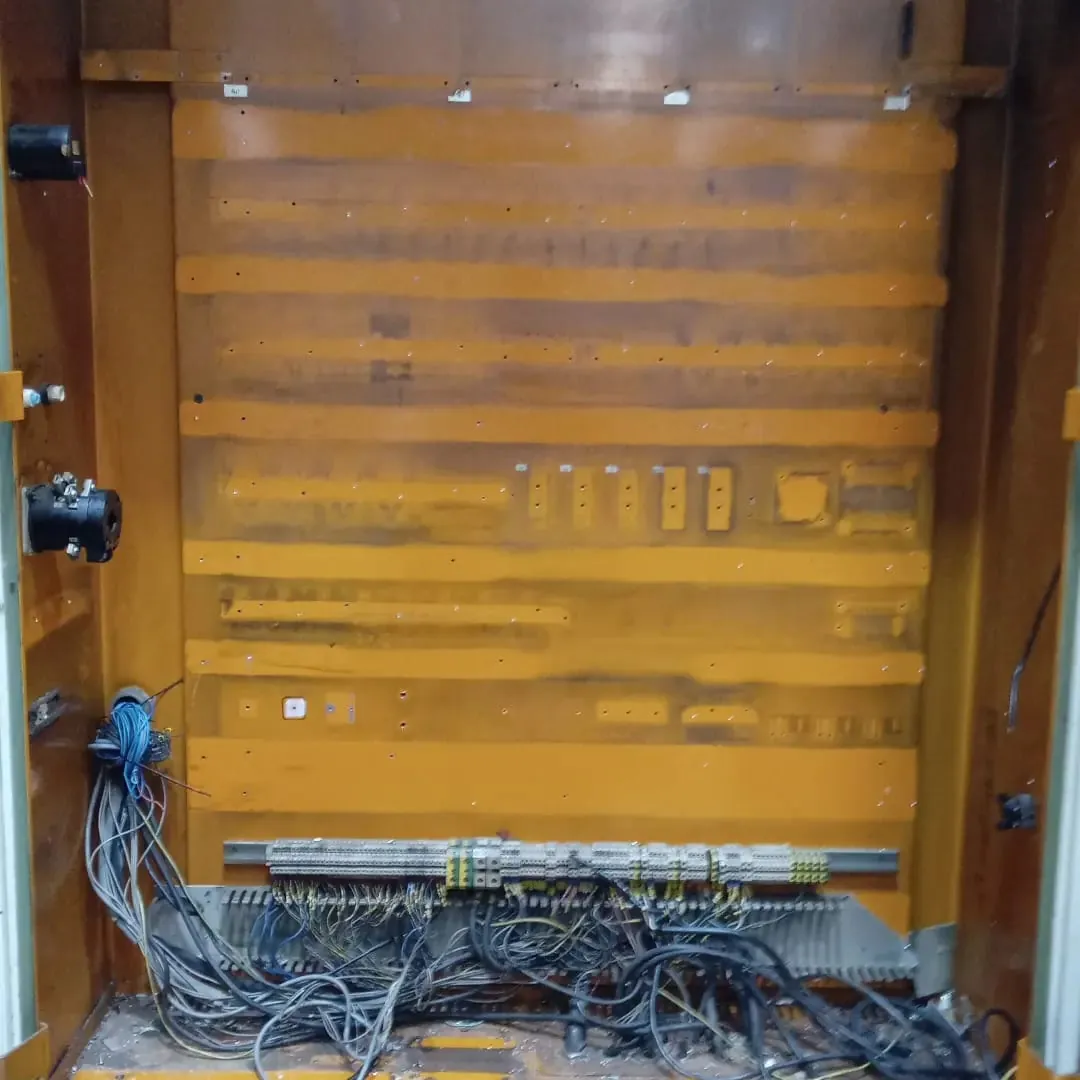

Placa de montagem do painel elétrico totalmente desmontada durante o retrofit — Placa de montagem totalmente desmontada para higienização e reorganização.

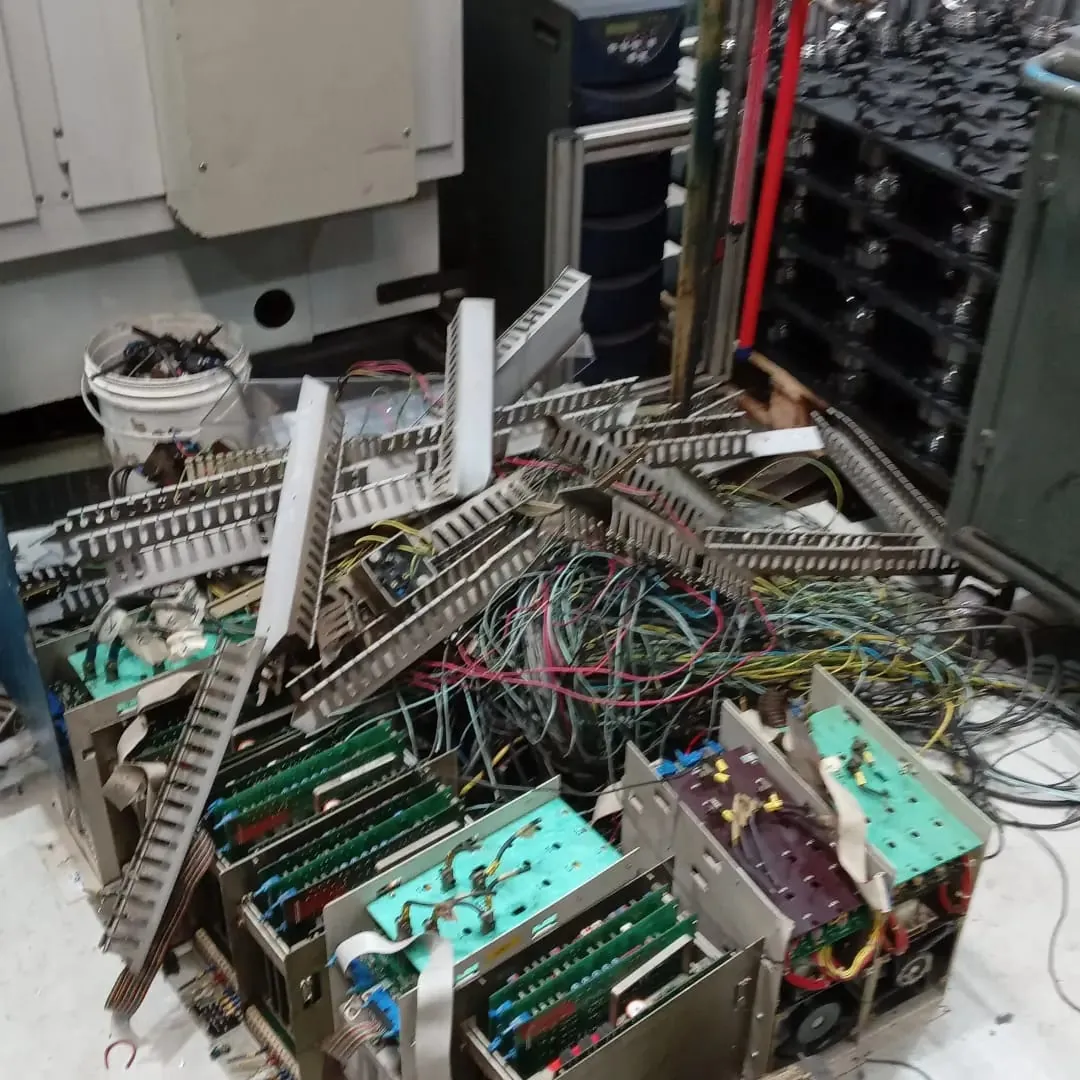

Componentes elétricos obsoletos retirados do painel durante o retrofit industrial — Componentes removidos do painel durante o retrofit.

Placa de montagem higienizada e remontada do zero com componentes novos em trilho DIN — Placa limpa, higienizada e remontada do zero, com componentes organizados em trilho.

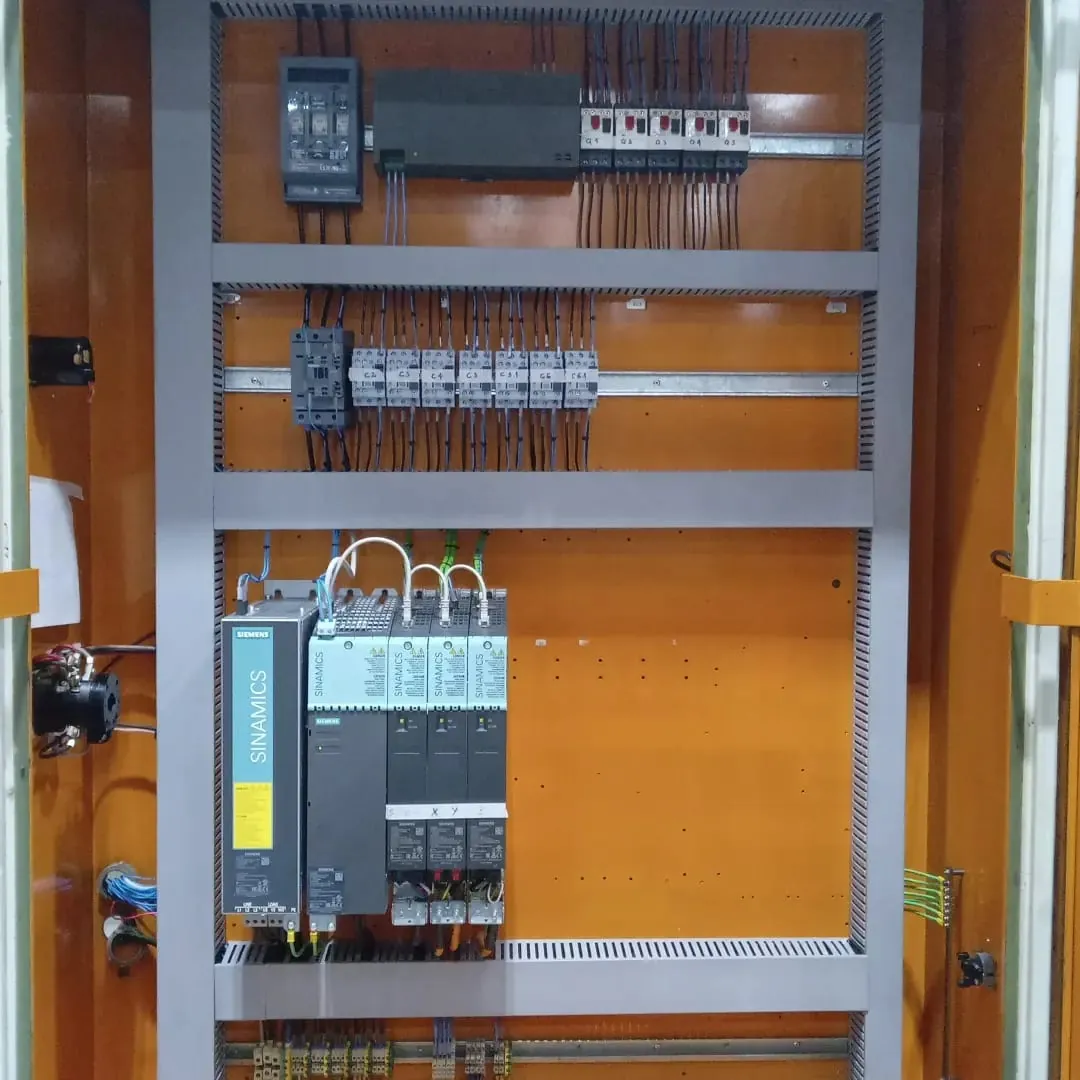

Painel elétrico finalizado após o retrofit, organizado e com esquema elétrico atualizado — Painel finalizado, organizado e com o esquema elétrico atualizado.

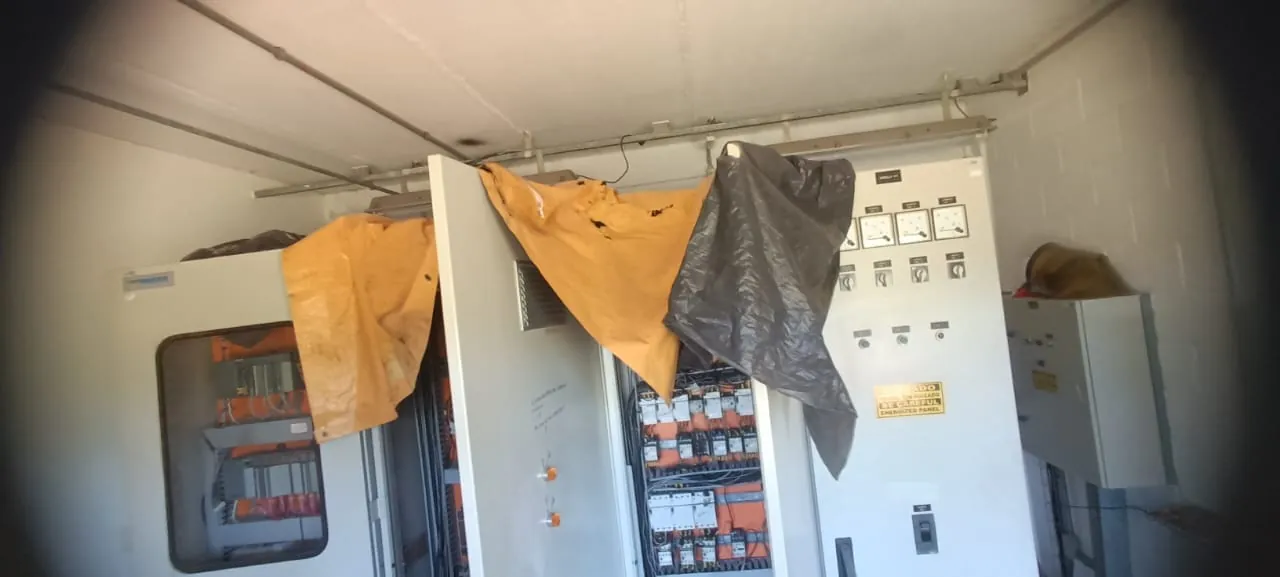

CCM antigo da estação de tratamento de efluentes antes da modernização elétrica — CCM antigo, com cerca de duas décadas de operação e condições inadequadas.

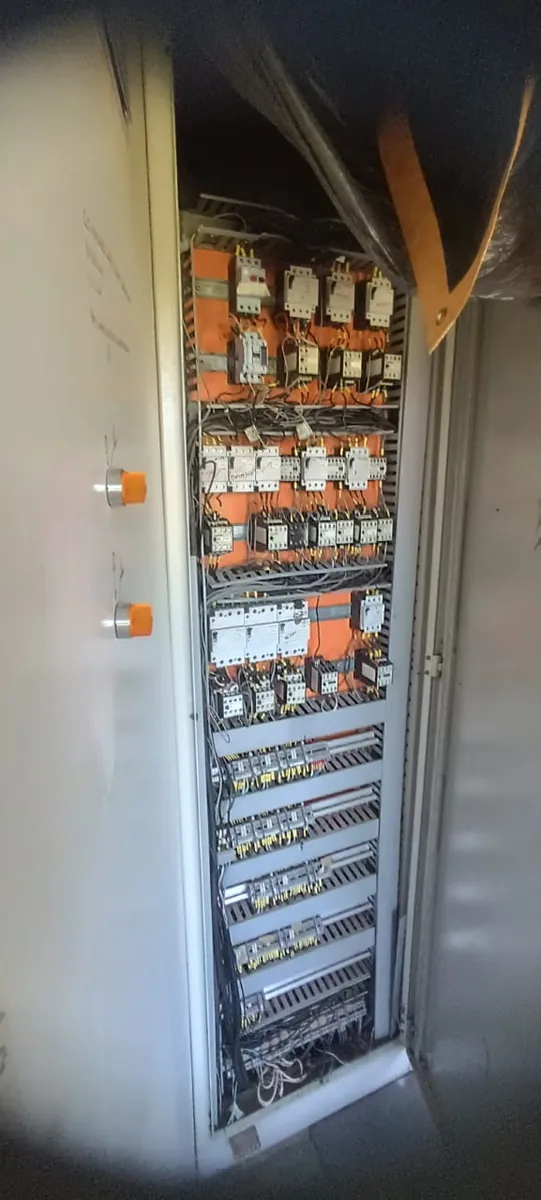

Cabeamento antigo do CCM identificado durante o levantamento de campo circuito por circuito — Levantamento circuito por circuito, que identificou mais de 13 cabos PP multivias sem utilização.

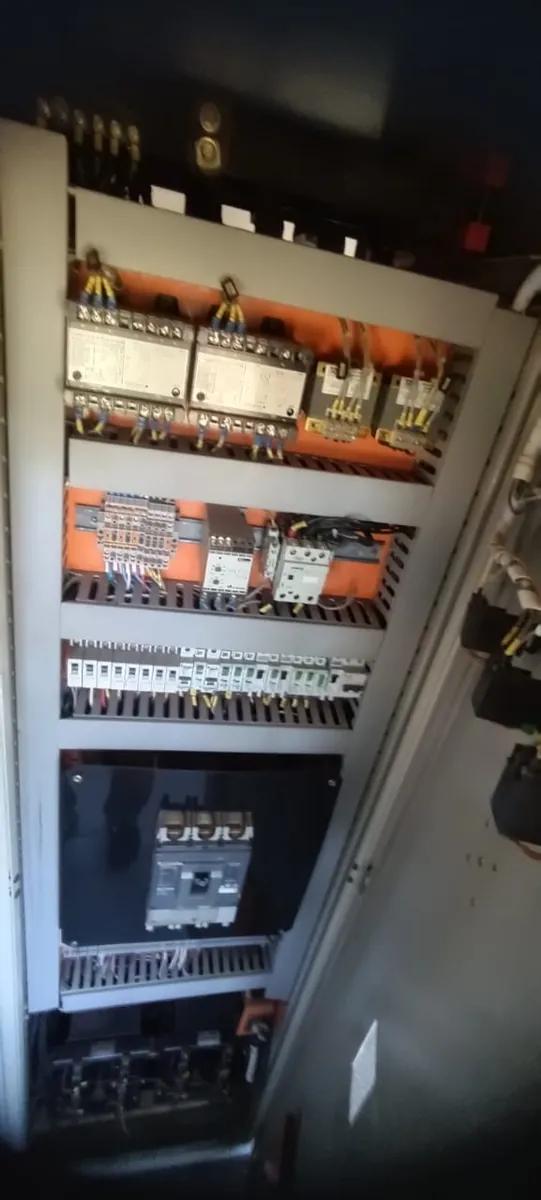

Componentes elétricos obsoletos do sistema antigo da estação de tratamento de efluentes — Componentes obsoletos do sistema anterior, com dificuldade de reposição e manutenção.

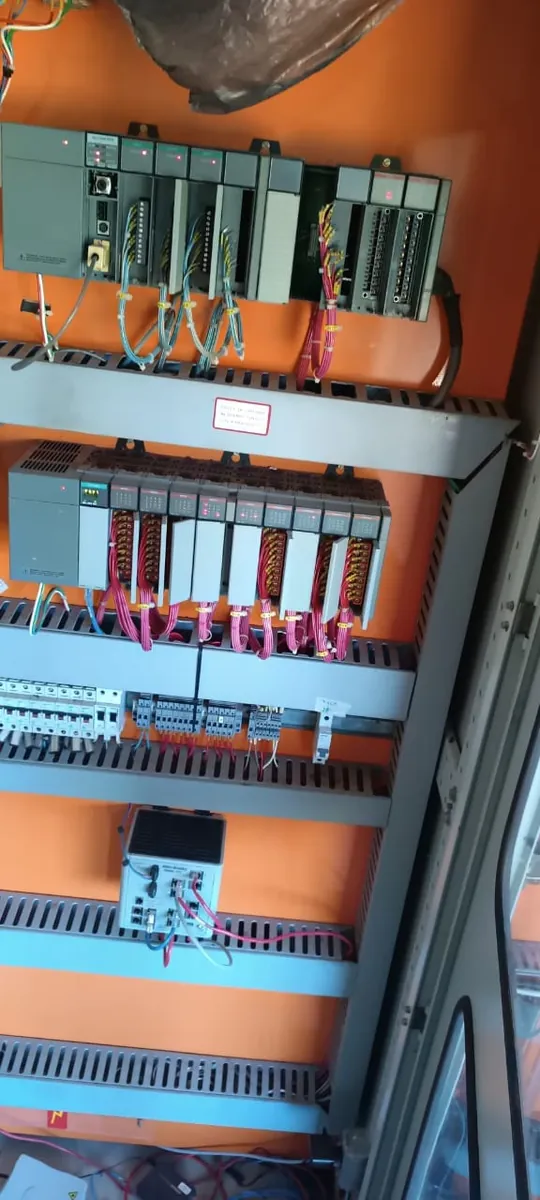

CLP e cartões de entrada e saída do sistema antigo da estação de tratamento de efluentes antes da modernização — Controlador do sistema antigo, desativado depois da validação da nova automação.

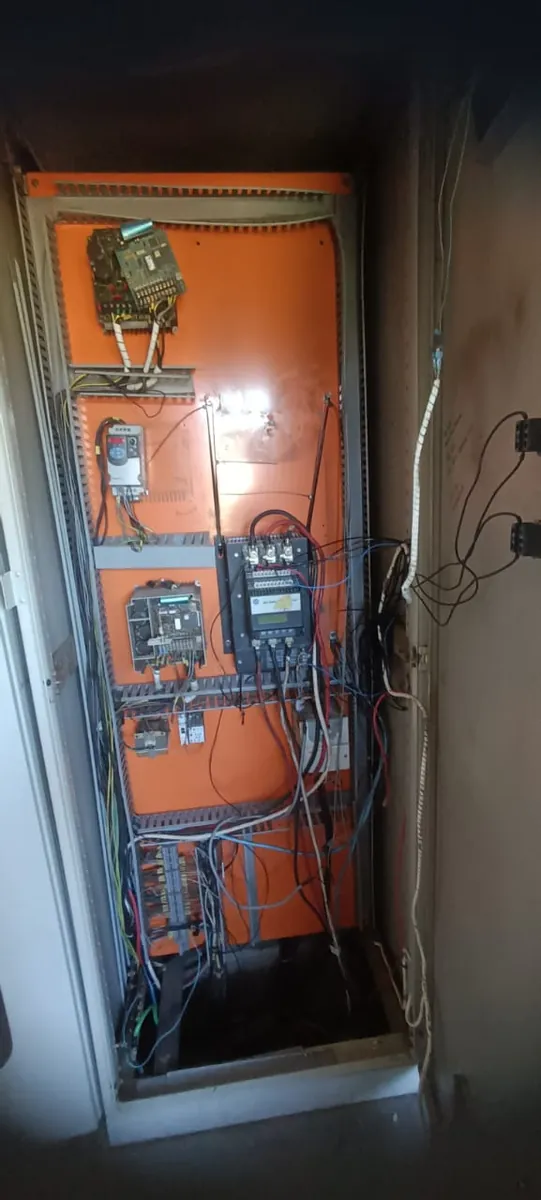

Painel antigo religado provisoriamente para manter a estação de tratamento em operação — Módulos antigos deslocados e religados para manter o tratamento operando durante a obra.

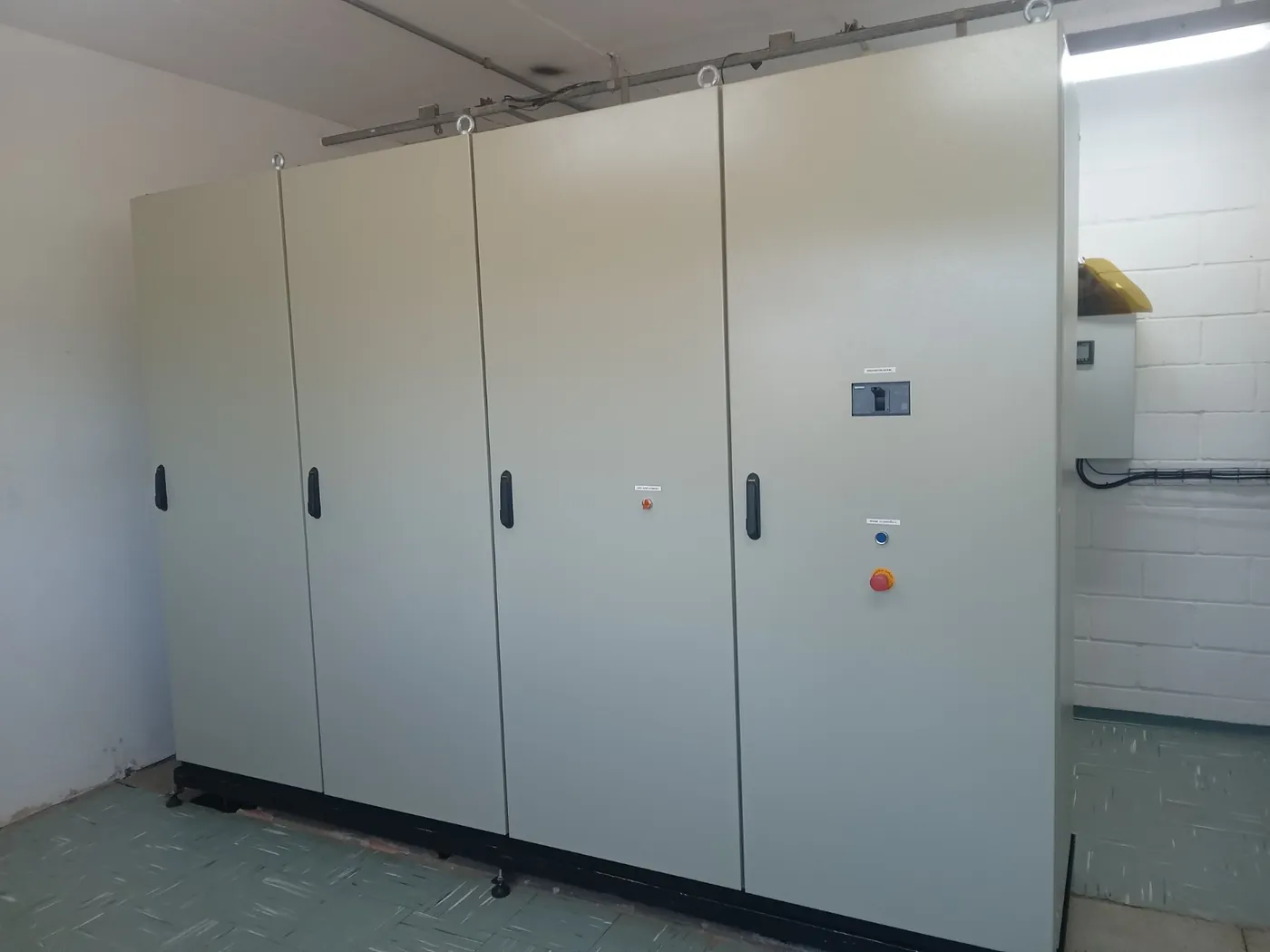

Quatro novos módulos de painel elétrico instalados na estação de tratamento de efluentes — Os 4 novos módulos instalados, substituindo a estrutura anterior de 6 armários.

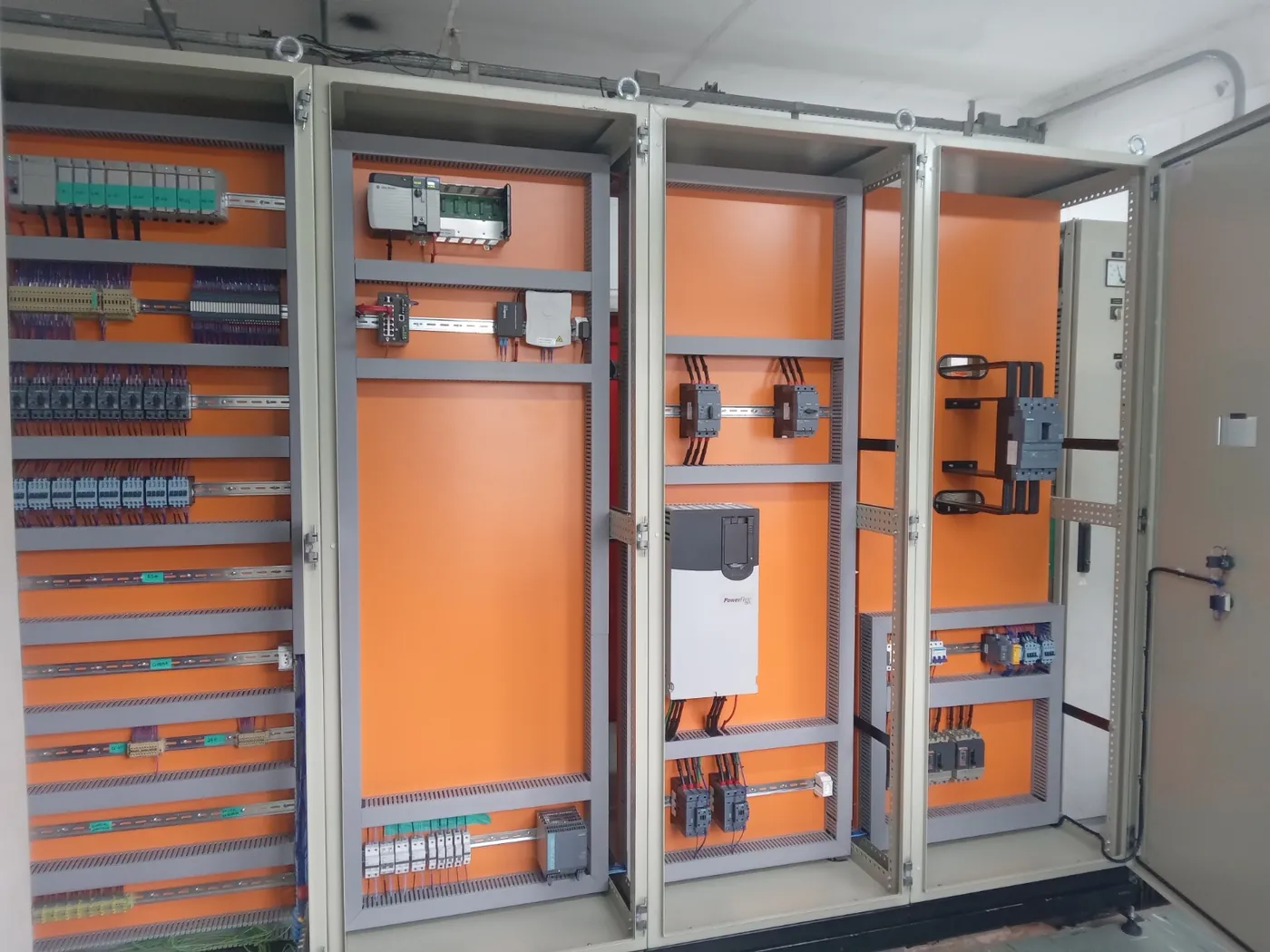

Interior dos novos painéis elétricos com componentes organizados e circuitos identificados — Interior dos novos painéis, com componentes organizados e circuitos identificados.

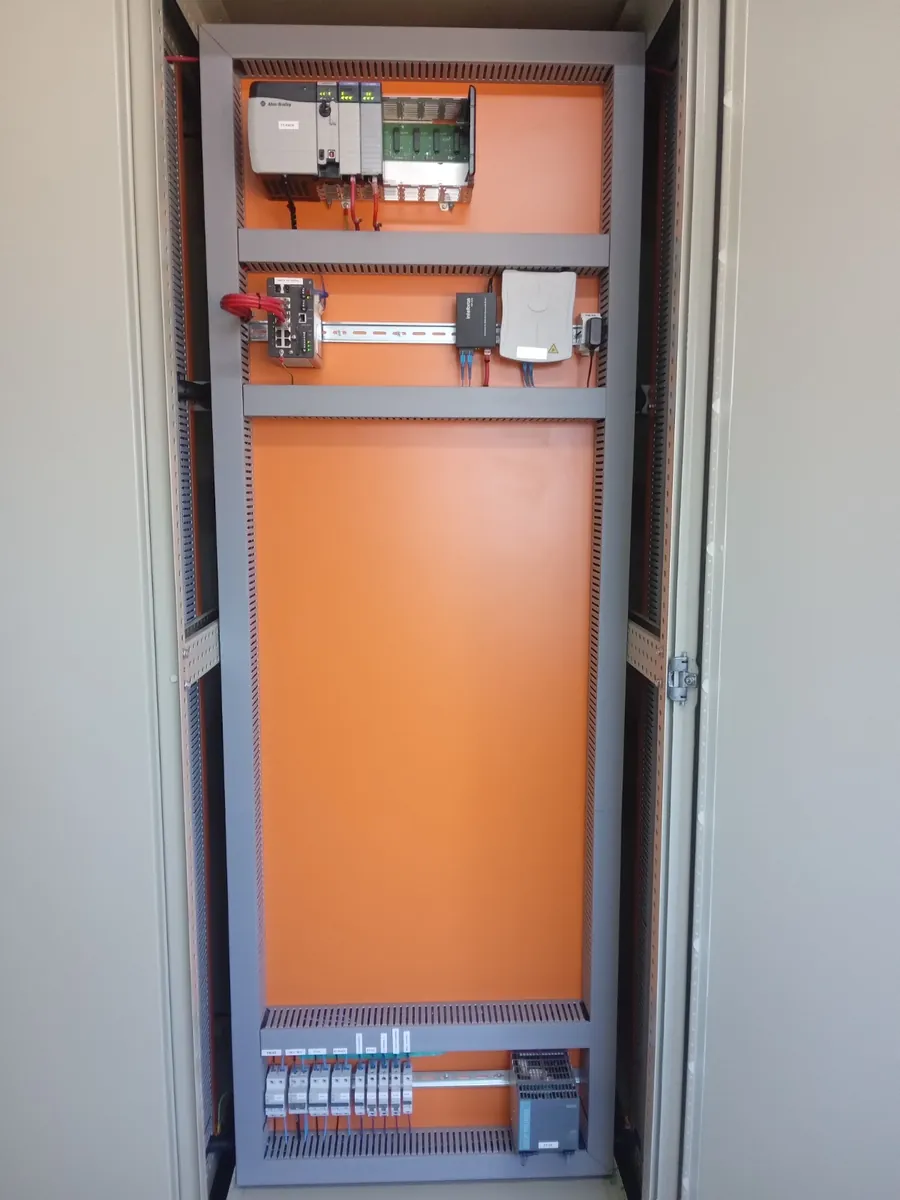

Módulo de comunicação Ethernet industrial com switch e fibra óptica integrados ao sistema de automação da ETE — Comunicação Ethernet industrial: switches, fibra óptica e módulos Ethernet integrados ao sistema de automação.

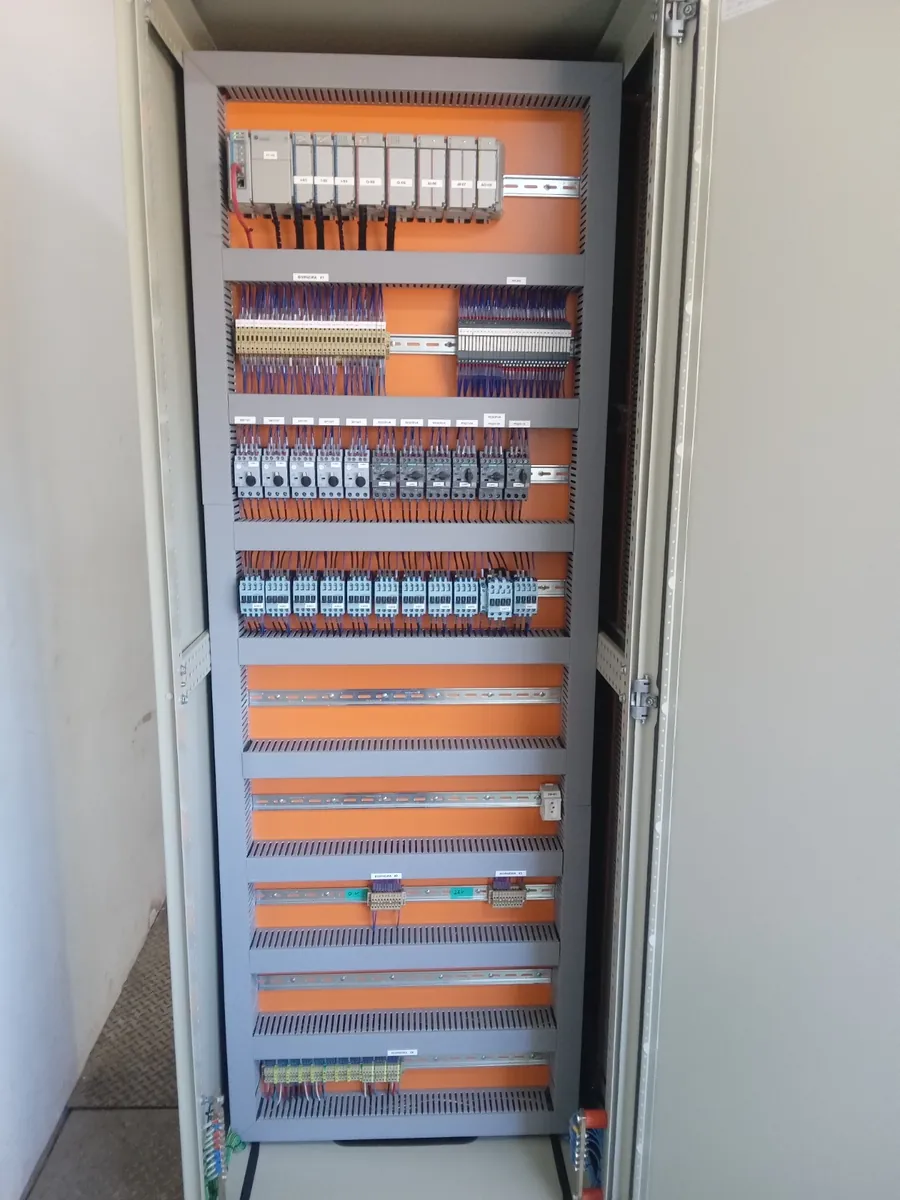

Módulo com as novas partidas de motores do sistema de tratamento de efluentes — Novas partidas de motores, para onde os circuitos foram transferidos.

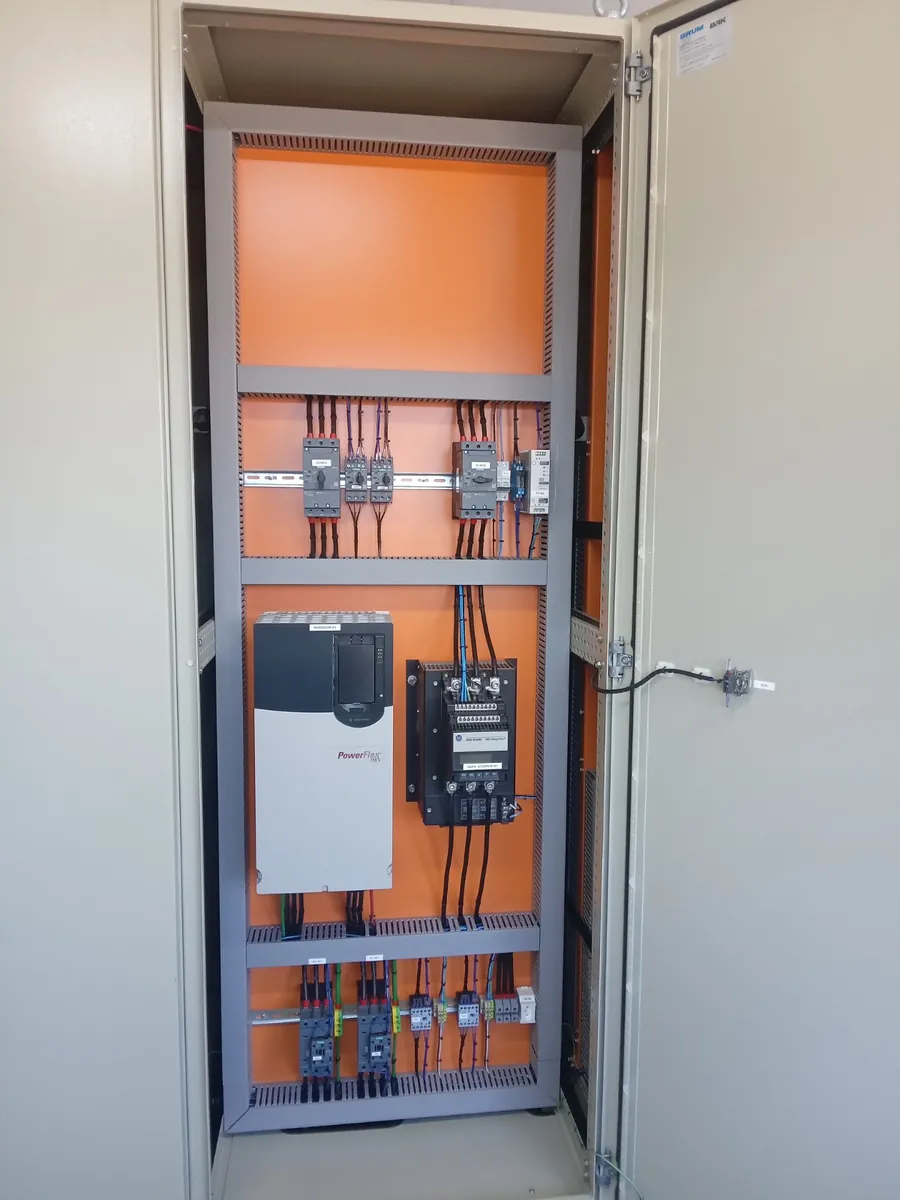

Inversor de frequência instalado em novo módulo de painel elétrico industrial — Inversor de frequência instalado no novo módulo de acionamento.

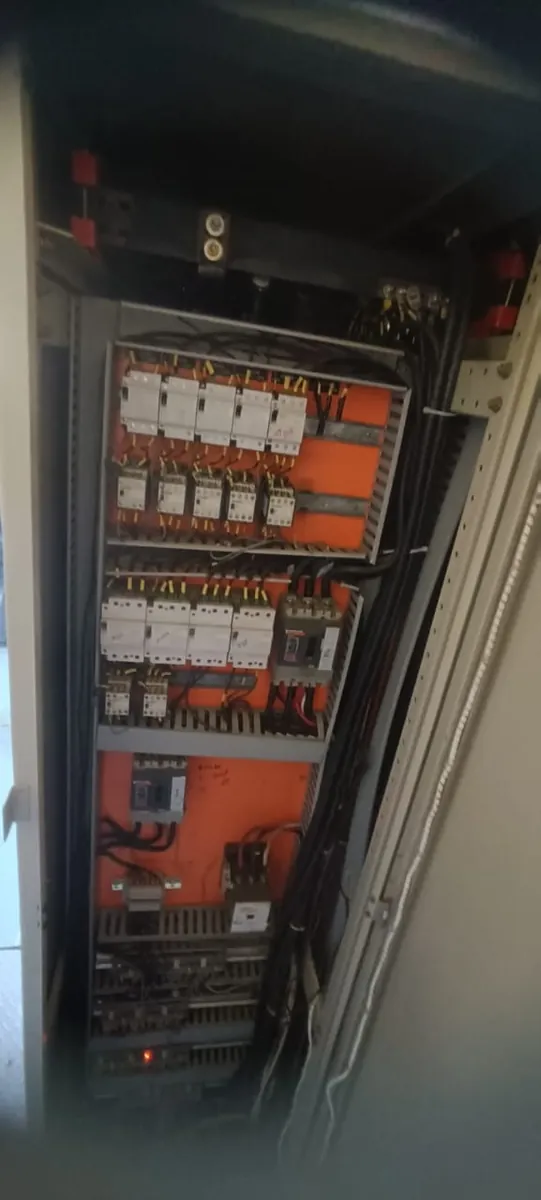

Transferência de circuitos dos painéis antigos para as novas partidas do CCM — Transferência circuito por circuito dos motores, comandos e monitoramentos.

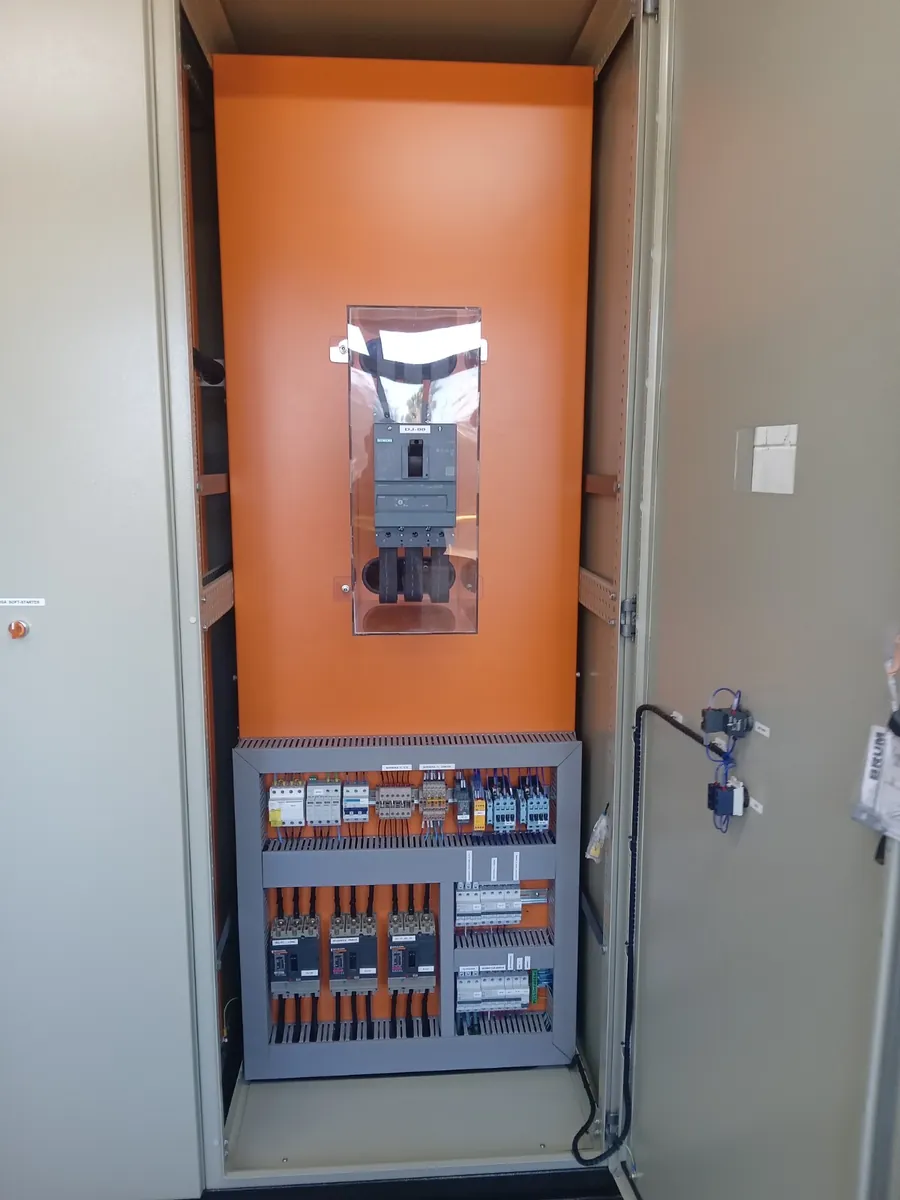

Disjuntor geral instalado no novo painel elétrico da estação de tratamento de efluentes — Disjuntor geral do novo painel, com a instalação documentada em esquema elétrico atualizado.

Painéis elétricos

Projeto, montagem, instalação na máquina e start-up. Painéis de comando, força, CCM e automação, com layout organizado, fiação identificada e componentes em trilho DIN.

Ver o serviço completo

Painel elétrico industrial com partidas de motores, montado e organizado pela JN Automação — Painel de partidas de motores montado pela JN

Adequação NR-12

Máquinas adequadas com cortina de luz, chave de segurança, intertravamento, relé de segurança e parada de emergência, com execução elétrica e testes funcionais.

Ver o serviço completo

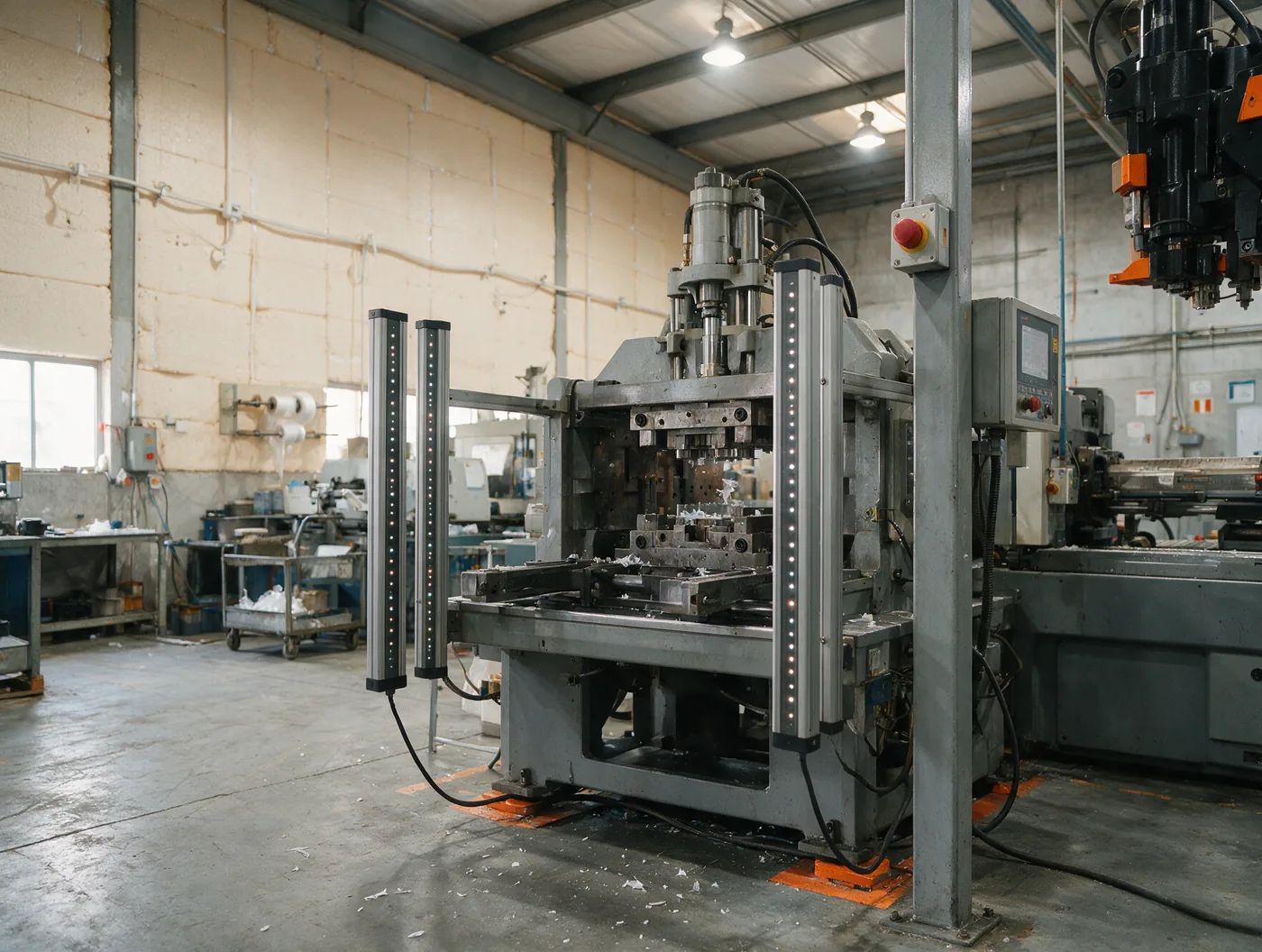

Máquina injetora com cortina de luz e botoeira de emergência instaladas em adequação à NR-12 — Cortina de luz e parada de emergência em injetora

Retrofit industrial

Painéis antigos desmontados e remontados do zero, componentes obsoletos substituídos e comando atualizado, estendendo a vida útil do equipamento.

Ver o serviço completo

Painel elétrico reorganizado após retrofit industrial, com acionamentos novos e esquema elétrico atualizado — Painel depois do retrofit, remontado do zero

Automação industrial

CLP, IHM, inversores e acionamentos instalados e parametrizados, com integração de equipamentos e comissionamento.

Ver o serviço completo

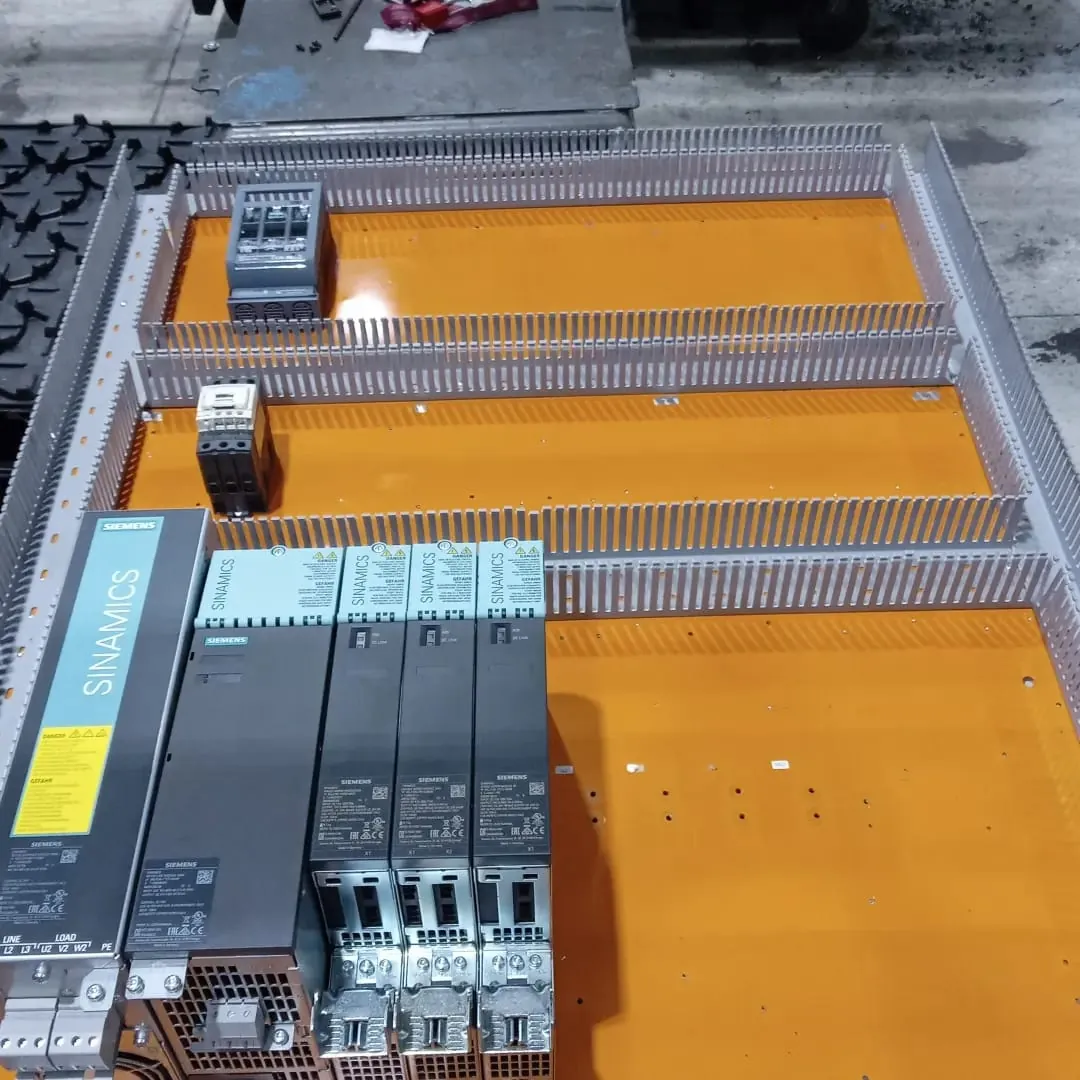

Placa de montagem com acionamentos Siemens Sinamics e componentes de automação em trilho DIN, montada pela JN Automação — Acionamentos montados em placa nova

Elétrica industrial

Infraestrutura, eletrocalhas, alimentação de máquinas, aterramento e adequações elétricas executadas em parada programada.

Ver o serviço completo

Disjuntor geral e distribuição de força em novo painel elétrico industrial instalado pela JN Automação — Distribuição de força em painel novo
